소방안전관리자 시험에 자주 출제되는 수신기 동작시험 중 로터리방식과 버튼방식의 차이를 정리했습니다. 시험 기준, 시험 순서, 판정 방법, 복구 절차까지 한 번에 이해할 수 있도록 설명합니다.
소방시설 점검이나 소방안전관리자 시험을 준비하다 보면 수신기 동작시험은 반드시 짚고 넘어가야 하는 부분입니다.
소방안전관리자 시험에서 자주 출제
시험에서는 로터리 방식 동작시험이 버튼 방식보다 더 자주 출제되는 경향이 있어요.
겉으로 보면 비슷해 보이지만, 시험 순서와 복구 절차에서 명확한 차이가 있기 때문에 헷갈리기 쉽습니다.
- 로터리 방식과 버튼 방식의 개념 차이
- 시험에서 요구하는 시험 기준
- 동작시험 순서와 판정 방법
- 시험 후 복구 방법
을 중심으로 정리해보겠습니다.
동작시험이란 무엇인가
동작시험은 수신기에 화재 신호를 수동으로 입력하여
수신기, 표시등, 음향장치, 출력 회로 등이 정상적으로 작동하는지 확인하는 시험입니다.
핵심 포인트는
실제 화재가 아닌 시험 상황에서도
각 회로가 화재로 인식되는지
경보, 표시, 연동 기능이 정상인지를 확인하는 것입니다.
동작시험 방식 구분
수신기 동작시험은 크게 두 가지 방식으로 나뉩니다.
- 로터리 방식
- 버튼 방식
시험에서는 이 두 방식을 구분해서 문제로 출제하기 때문에, 각각의 특징을 정확히 알아야 합니다.

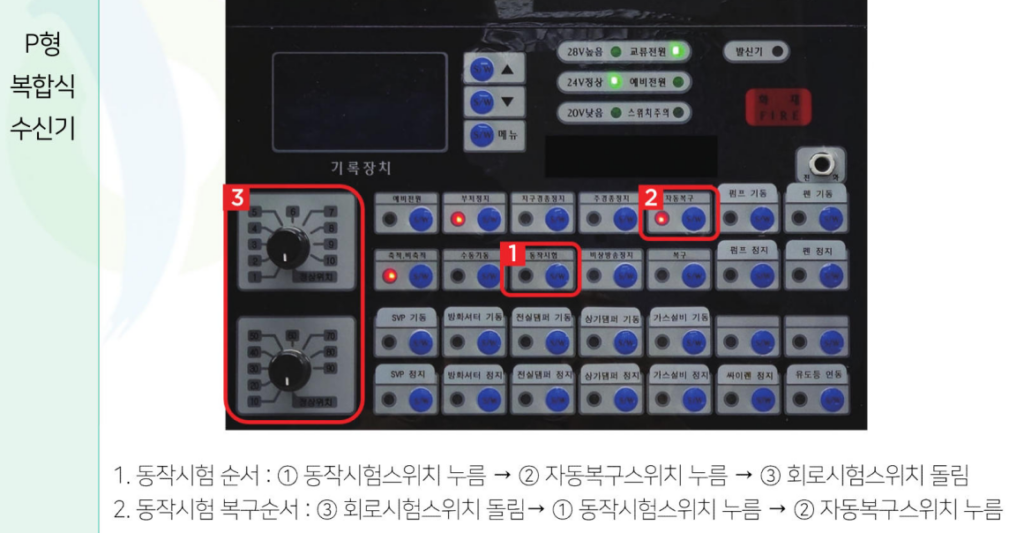

로터리 방식 동작시험 특징
로터리 방식은 **회로선택스위치가 다이얼(회전식)**로 되어 있는 방식입니다.
시험에서 가장 많이 나오는 방식이 바로 이 로터리 방식입니다.
시험 기준
1회선마다 복구하면서 모든 회선을 시험합니다.
즉, 한 회선을 시험하고 정상 확인 후 다시 복구한 다음 다음 회선을 시험하는 방식입니다.
동작시험 순서
1단계 동작시험 스위치를 누릅니다.
2단계 자동복구 시험 스위치를 누릅니다.
3단계 회로시험 스위치를 1번 회로부터 순서대로 회전시키며 시험합니다.
여기서 시험 문제에서 자주 묻는 포인트가
“회로시험 스위치를 돌린다”
라는 표현입니다.
로터리 방식 판정 방법
시험 중에는 다음 사항을 확인합니다.
- 화재 표시등 점등 여부
- 각 회로(경계구역) 표시 정상 여부
- 음향장치 작동 여부
- 감지기 또는 부속기 회로 접속 상태 정상 여부
만약 동작시험 결과, 표시나 음향이 정상적으로 나오지 않으면
해당 회로는 고장으로 판정하고 즉시 조치 대상이 됩니다.
로터리 방식 복구 방법
시험이 끝난 후에는 반드시 정상 상태로 복구해야 합니다.
복구 순서
1단계 회로시험 스위치를 정상 위치로 되돌립니다.
2단계 동작시험 스위치를 복구합니다.
3단계 자동복구 시험 스위치를 복구합니다.
4단계 각 경계구역 표시 및 화재 표시등 소등 여부 확인
시험에서는 복구 순서를 묻는 문제도 자주 나오니 주의해야 합니다.

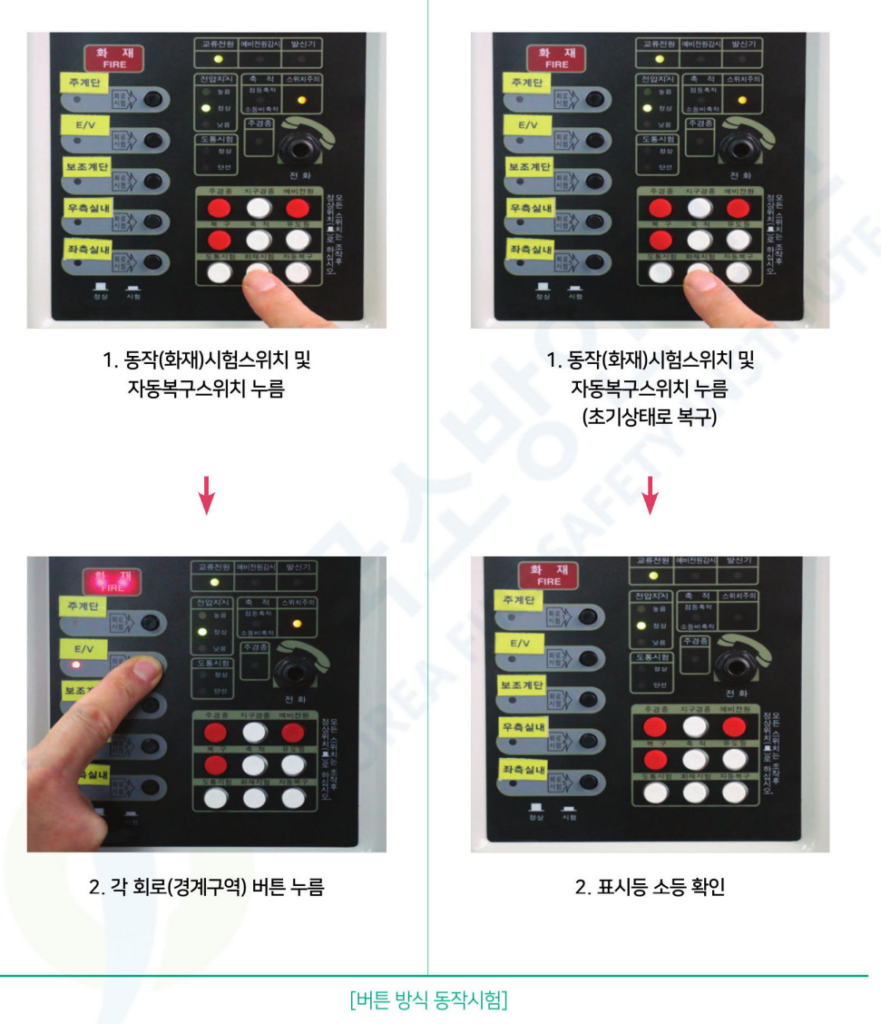

버튼 방식 동작시험 특징
버튼 방식은 회로마다 개별 버튼이 있는 방식입니다.
최근 수신기에서는 많이 사용되지만, 시험 출제 비중은 로터리 방식보다 낮은 편입니다.
시험 기준
각 경계구역별로 동작 버튼을 눌러 시험합니다.
회로를 돌리는 개념이 아니라, 버튼을 직접 누르는 방식입니다.
버튼 방식 동작시험 순서
1단계 동작(화재)시험 스위치를 누릅니다.
2단계 자동복구 시험 스위치를 누릅니다.
3단계 각 경계구역별 동작 버튼을 눌러 시험합니다.
각 버튼을 누를 때마다
해당 경계구역 표시
화재 표시등
음향장치
가 정상인지 확인합니다.
버튼 방식 복구 방법
시험이 끝나면 다음 순서로 복구합니다.
1단계 동작시험 및 자동복구 시험 스위치를 초기 상태로 복구
2단계 각 경계구역 표시등 및 화재 표시등 소등 확인
시험 대비 핵심 정리
시험에서는 이렇게 기억하시면 됩니다.
마무리 정리
동작시험은 단순 암기가 아니라
수신기 구조를 이해하면 훨씬 쉽게 풀 수 있는 부분입니다.
특히 소방안전관리자 시험에서는
로터리 방식 동작시험의 순서와 복구 절차
를 정확히 알고 있으면 점수로 바로 연결됩니다.
시험 예상문제
문제에서는 사진으로 예시가 나오고 틀리게 켜져 있는 것을 찾는 문제가 나오며 아래는 참고 문제로 보시기 바랍니다.
문제 1. P형 수신기의 로터리 방식 동작시험을 실시할 때 올바른 작동 순서로 가장 적절한 것은?
① 회로시험스위치 회전 → 동작시험스위치 누름 → 자동복구시험스위치 누름
② 자동복구시험스위치 누름 → 동작시험스위치 누름 → 회로시험스위치 회전
③ 동작시험스위치 누름 → 자동복구시험스위치 누름 → 회로시험스위치 회전
④ 동작시험스위치 누름 → 회로시험스위치 회전 → 자동복구시험스위치 누름
정답 ③
해설
로터리 방식의 기본 작동 순서는
동작시험 → 자동복구시험 → 회로시험 스위치 회전
이 순서가 시험에서 가장 자주 출제됩니다.
문제 2. 다음 중 로터리 방식 동작시험의 복구 순서로 옳은 것은?
① 동작시험스위치 복구 → 자동복구시험스위치 복구 → 회로시험스위치 복구
② 회로시험스위치 복구 → 동작시험스위치 복구 → 자동복구시험스위치 복구
③ 자동복구시험스위치 복구 → 회로시험스위치 복구 → 동작시험스위치 복구
④ 회로시험스위치 복구 → 자동복구시험스위치 복구 → 동작시험스위치 복구
정답 ②
해설
복구는 작동의 역순 개념입니다.
먼저 회로시험스위치를 정상 위치로 되돌린 후
동작시험 → 자동복구시험 순으로 복구합니다.
문제 3. 다음 중 로터리 방식 동작시험에 대한 설명으로 옳은 것은?
① 모든 회로를 동시에 시험한 후 일괄 복구한다
② 회로선택스위치는 버튼 방식으로 조작한다
③ 1회선씩 시험하고 회선마다 복구하며 진행한다
④ 자동복구시험스위치는 시험 종료 후 누른다
정답 ③
해설
로터리 방식은
한 회선 시험 → 복구 → 다음 회선 시험
방식으로 진행하는 것이 핵심 포인트입니다.
문제 4. 다음 중 동작시험 시 가장 먼저 조작해야 하는 스위치는 무엇인가?
① 회로시험스위치
② 자동복구시험스위치
③ 동작시험스위치
④ 화재복구스위치
정답 ③
해설
동작시험은 이름 그대로
항상 동작시험스위치부터 시작합니다.
이 순서는 버튼 방식과 로터리 방식 모두 공통입니다.
문제 5. 다음 중 로터리 방식 동작시험과 버튼 방식 동작시험의 차이점으로 옳은 것은?
① 로터리 방식은 각 경계구역 버튼을 눌러 시험한다
② 버튼 방식은 회로시험스위치를 회전시켜 시험한다
③ 로터리 방식은 회로선택스위치를 회전시켜 시험한다
④ 두 방식 모두 시험 후 복구 순서가 동일하지 않다
정답 ③
해설
시험 문제에서
“회로선택스위치를 돌려 시험한다”
라는 표현이 나오면 무조건 로터리 방식입니다.
참고 사이트 : 한국소방안전원 교재
