소방안전관리자 시험 교재 정리 3-4

소방안전관리자 시험 교재 정리 3-4는 소화기구 능력단위 계산, 소화기 내용연수(10년)·성능확인 주기, 옥내·옥외소화전 성능 수치, 스프링클러(습식·건식·준비작동식) 작동순서를 시험 포인트로 압축 정리했습니다.

소화기구의 종류 : 소화기 관련 능력 단위 중요

소화기 : 소형 소화기는 1단위

대형소화기 사람이 운반 할 수 있는 운반대와 바퀴가 설치 되어 있고 능력단위 A급 10단위이상 B급 20단위 이상의 소화기

A B C D K급 화재 (소화기 표기) : A B는 능력단위 표기 나머지는 않함

분말소화기 : 소화약제 제1인산암모늄 시중에는 대부분 A B C 급 소화기

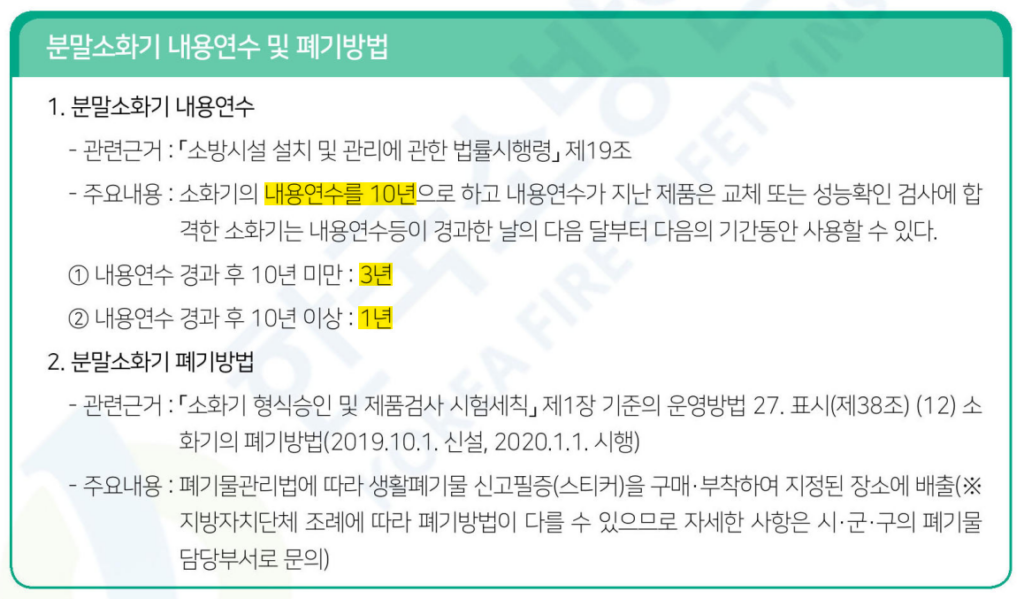

분말 소화기 내용 연수

소화기의 내용 연수는 10년으로 하고 지난 제품은 교체 또는 성능 확인

내용연수 지난 후 10년 미만 성능 확인 : 3년

내용연수 지난 후 10년 이상 성능 확인 : 1년

이산환탄소 소화기 : BC 급 질식, 냉각소화,

소화약재 방출여부 확인 무게를 측정 손실량이 5%초과시 불량

소화기구의 능력 단위 계산 : 시험문제에 자주 출제 됨

위락시설 : 30M2

공연장, 집회장, 관람장, 문화재, 장례식장 : 50M2

근린생활시설 , 판매시설, 노유자시설, 숙박시설 등 : 100m2

그밖의 것 : 200m2

내화 구조, 불연재료 등 사용이 기준의 2배

예시 문제로 연면적 500m2의 판매시설의 소화기구 능력단위를 구하시오

(내화구조 이고 불연재료 된 특정소방대상물이다.)

500/100 = 소화단위 5 인데 내화구조 불연재 이므로 2배 적용

500 / ( 100 * 2 ) = 2.5 반올림 소화기구 능력 단위 3입니다.

소화기의 설치 기준은 보행거리 소형 20m이내, 대형 30m 이내 배치

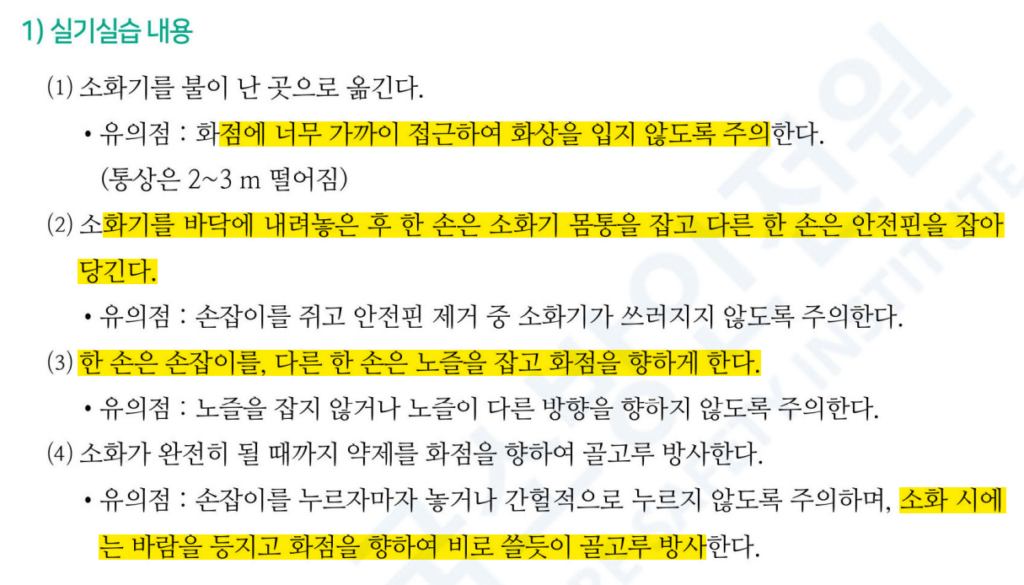

소화기 실습

소화기를 이동 : 화점에 너무 가깝지 않게 접근

소화기를 내려 놓고 한손은 소화기 몸통 한손은 안전핀 제거

한손은 손잡이 다른 한손은 노즐을 잡고 화점을 향함

약제를 화점에 방사, 손잡이를 간헐적으로 누르지 않고 바람을 등지고 쓸듯이 골고루 방사

바람을 등지고 방사해야 됨 소화 약재가 자신에게 날라 올 수 있음

옥내소화전 : 방수량, 방수압력과 수량 계산 방법

방수량 130L/min , 방수압력 0.17 이상 0.7mpa 이하 성능

옥내소화전 방수구까지의 수평거리 25m

바닥에서 부터 높이가 1.5m

호수의 구경 40mm (호스릴 옥내 소화전 설비는 25mm

수량 계산 : 130min X 20min X 설치개수 n

30층이상 49층 이하 설치개수 n x 130min X 40min

50 층 이상 설치 개수 n x 130min X 60min

방수압력 측정은 어느 층에 있어도 2개를 동시에 개방 시켜 놓고 해야 함

관경은 옥내소화전 13mm 옥외소화전 19mm

방수구에 호스를 결속한 상태로 노즐의 선단에 방수압력측정계를 근접시켜서 측정

반드시 직사형 관창 사용

이물질 완전 배출 된 후에 측정

봉상수주 상태에서 직각으로 측정

펌프의 선택 스위치는 동력제어반 및 감시제어반 모두 자동 으로 위치에 놓여 있어야 소화전 사용 시 자동으로 펌프가 기동하여 소화수를 공급 할 수 있다.

창고시설 화재안전기술

수원의 저수량은 옥내소화전를 가장 많이 설치한 층의 설치개수 (2개 이상이면 2개) 곱한 양 이상하도록 한다.

비상전원은 자가발전설비, 축전지설비 또는 전기저장장치로 옥내소화전설비를 유효하게 40분이상 작동 할수 있어야 한다.

비상유도등 기본 20분 , 11층이상,지하층 무창층으로서 용도가 도매 소매 여객터미날 지하역사 지하상가는 60분

창고시설의 자동화재탐시설비에는 설비 감시상태 60분 지속 후 유효하게 30분 이상 경보 할수 있는 비상전원 설치

풋밸브 : 이물질을 여과하는 기능과 체크기능이 있다.

개폐밸브 : 배관을 열고 닫아서 유체의 흐름을 제어

체크밸브 : 배관 내 유체 흐름을 한쪽 방향으로만 제어 (역류방지)

릴리프밸브 : 과압을 방출하여 펌프 내 체절운전 시 공회전에 의한 수온 상승을 방지

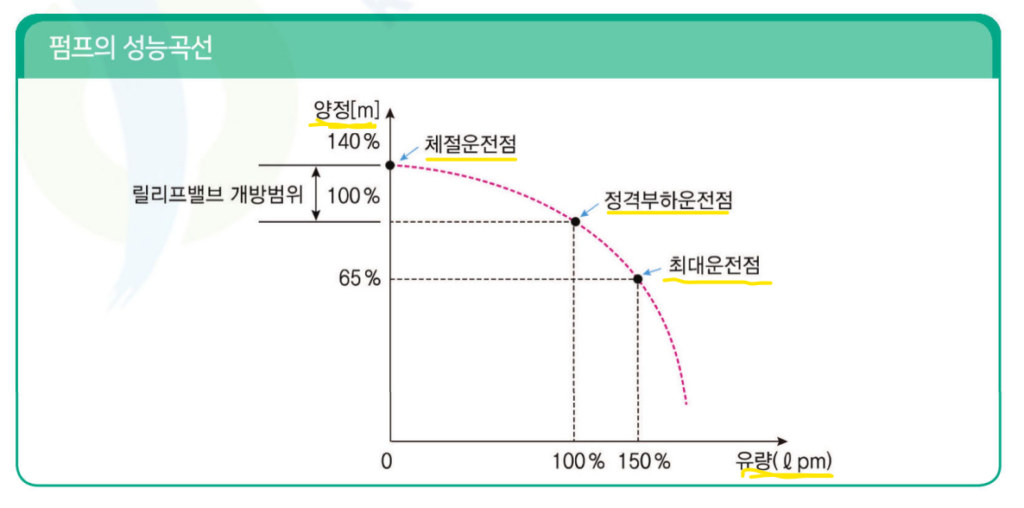

상기 그래프를 보고 체절운전점과 정격부하운전점, 최대운전점에서의 유량과 양정 값을 산출 할수 있어야 함 또는 그래프 없이 토출양과 양정을 주고 값을 산출 할 수 있어야 함

토출량이 500L/min 이고 양정이 100m 인 펌프의 경우 값을 산정

여기서 양정이 100%가 100m 이고 유량 100%가 500 인것임

여기서 체절운전점 의 값은 140% 이니 140m 가 되는 것이고

최대운전점의 유량과 양정을 물으면 500*150%=750L/min, 100*65%=0.65Mpa가 되는 것이죠.

옥외소화전 설비 : 방수량, 방수압력과 수량 계산 방법

방수량 350L/min , 방수압력 0.25이상 0.7mpa 이하, 호수 구경 65mm , 수원의 용량 350 X 20min X n개

호수 접결구까지 거리는 수평거리 40m 이하. (옥내소화전은 수평거리 25m 이하) , 옥외소화전함은 5m 이내 장소에 소화전함 있어야 함

스프링쿨러 설비 : 헤드 개수를 이용한 계산식 중요

관련해서 1~2개 문제는 계속해서 출제가 되고 있음 읽어야 되는 문장이 길으니 이해하면서 기억하는 것이 좋음 시간이 없다면 습식 스프링쿨러 관련 해서 만이라도 꼭 읽을 보시길 바랍니다.

헤드, 수원,가압송수장치, 배관, 음향장치, 기동장치, 송수구, 유수검지장치 등으로 구성

방수량 80L/min x 20 x 헤드의 개수

방수압력 0.1Mpa 이상 1.2Mpa 이하

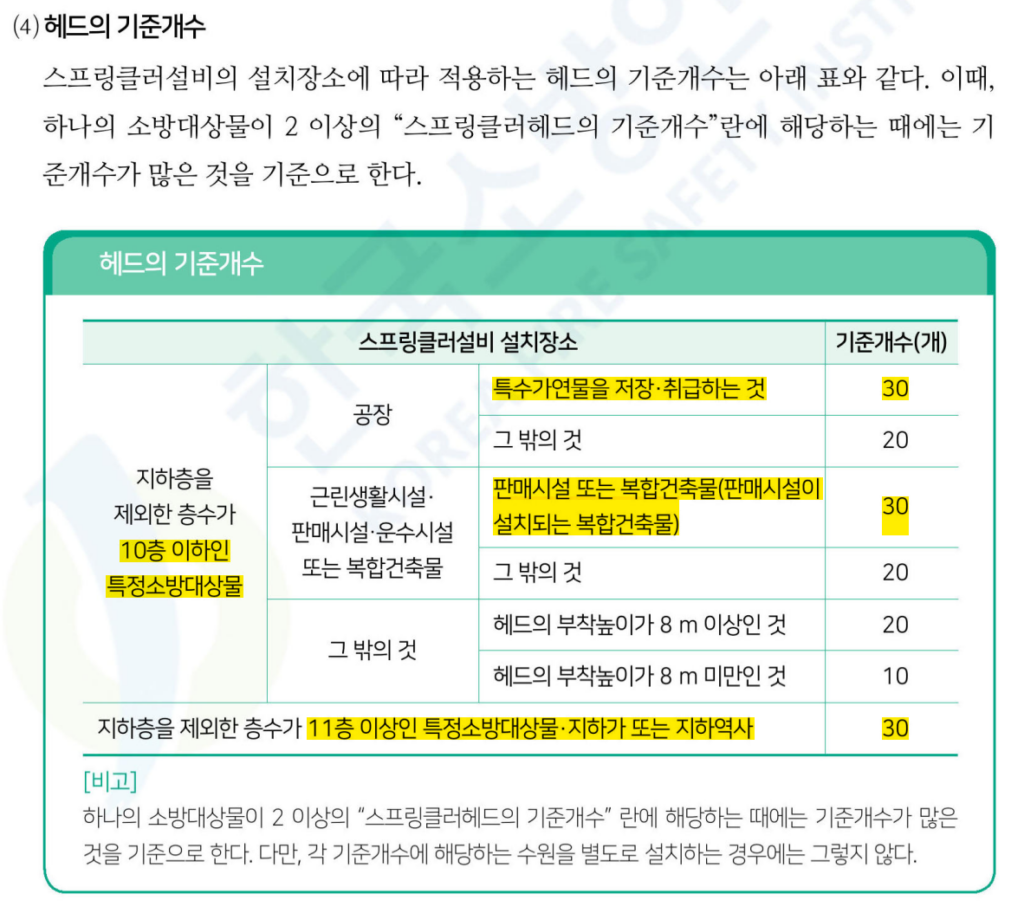

헤드의 개수

10층 이하의 특정소방대상물 중

특수가연물 저장 취급

판매시설 또는 복합건축물(판매시설이 설치되는 복합건축물)

11층 이상인 특정소방대상물 지하가 또는 지하역사

는 모두 헤드가 30개 그리고 나머지는 20개

저수량 80X 20 , 30층이상 49층이하 80 x 40 , 50층 이상 80 x 60 특정소방대상물 X 헤드 개수

습식 스프링쿨러 설비

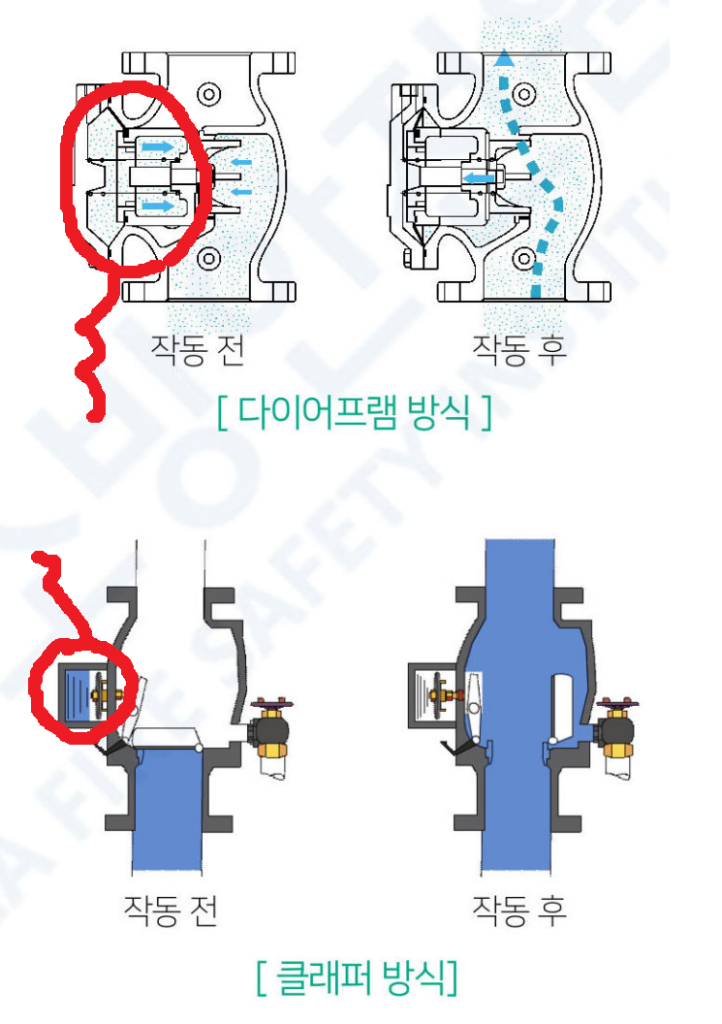

유수검지장치 개방 시 어떤 것이 표시 되는지 기억 ( 사이렌, 화재표시등, 밸브개방표시등)

주요 구성요소 : 알람밸브, 압력스위치, 탬퍼스위치

장점 : 구조 간단, 소화신속 , 유지관리 쉬움

단점 : 동결 우려 장소 사용 제한, 헤드 오작동시 수손피해

1차 , 2차측 가압수.

습식 스프링쿨러 작동순서

1.화재발생

2. 헤드 개방 및 방수

3. 2차 배관 압력 저하

4. 1차측 압력에 의해 유수검지장치 (알람밸브) 개방

5. 유수검지장치의 압력 스위치개방 = 사이렌 경보, 감시제어반의 화재표시등 , 밸브 개방 표시 점등

6. 배관 내 압력 저하로 압력스위치 작동= 펌프기동

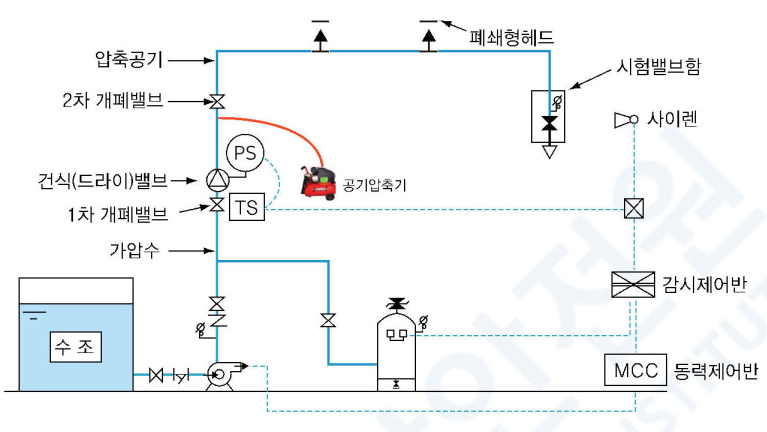

건식 스프링쿨러 설비 점검

주요 구성품 및 장점 단점에 대해 문제 제출 됨

주요 구성 요소 : 건식밸브, 가속기, 공기배출기, 공기압축기, 압력스위치, 탬퍼스위치

장점 : 동결우려 장소 및 옥외 설치 가능

단점 : 화재 초기 압력 공기로 인한 화재 촉진, 일반헤드인 경우 상향으로 시공, 살수 개시 시간 지연

1차 가압수 2차 압축공기 또는 질소가스

1. 화재 발생
2. 헤드 개방 ( 압축공기 )
3. 2차측 압축공기 발산으로 인한 압력저하
4. 급속개방기구 개방
5. 1차측 가압수 2차측 유수 헤드 방수, 건식유수검지장치(드라이밸브) 압력스위치 작동 – 사이렌 감시제어반 화재표시등 밸브개방 표시등
6. 배관 내 압력 저하로 압력스위치 작동 = 펌프기동

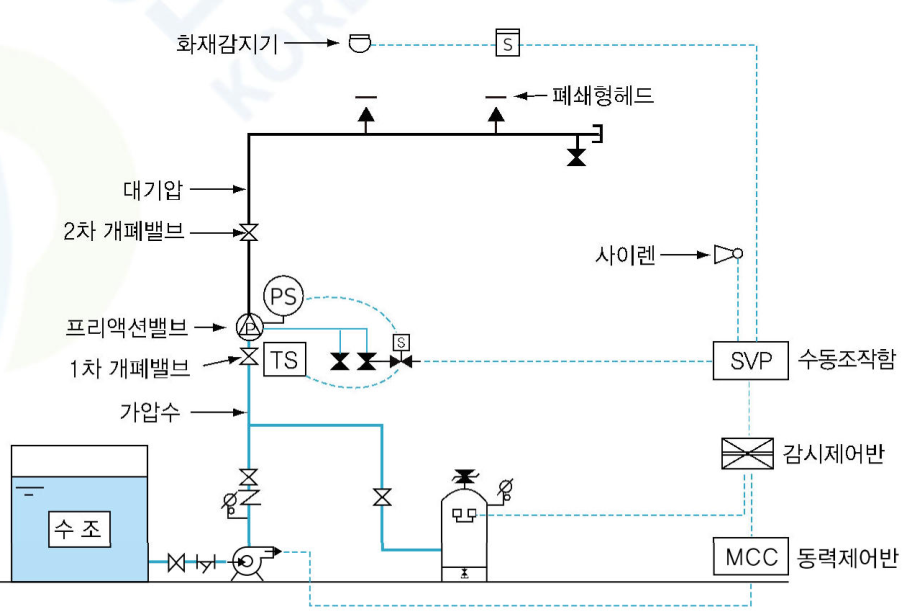

준비작동식 스프링쿨러 설비

수동기동장치(긴급해제밸브), 수동조작함이 있다는 것과 열에 의해 헤드가 개방 된다는 것을 기억

그리고 추가로 감지기 a 와 b가 둘 모두 작동 되어야 솔레노이드밸브가 개방 된다.

1차 가압수 2차 대기압 , 감지기 작동으로 2차측 충수 된 후에 열에 의한 헤드개방

주요구성 : 준비작동식 밸브 , 수동조작함, 화재감시기, 수동기동장치, 압력스위치 탬퍼스위치

장점 : 동결 우려 장소 사용 가능 , 헤드 오작동 시 수손피해우려 없음

단점 : 시공비 고가, 감지장치로 감지기 별도 시공

1. 화재발생
2. 교차회로 방식, A 또는 B 감지가 작동 ( 사이렌, 화재표시등 점등 )
3. A B 감지기 또는 수동기동장치 작동
4. 준비작동식 유수검지장치 작동 – a.솔레노이드 밸브 작동, b.중간챔버감압, c. 밸브개방, 압력스위치 작동 ( 사이렌 경보, 밸브개방표시 등 점등)
5. 2차측 급수
6. 헤드 개방, 방수
7. 배관 내 압력 저하 압력스위치 작동 – 펌프기동

일제살수식 스프링쿨러 설비

1차측 가업수 2차층 대기압

주요 설비 : 일제 개방 밸브, 화재감지기, 수동기동장치, 탬퍼스위치

장점 : 초기화재 신속 대처

단점 : 대량 살수로 인한 수손피해, 화재감지장치 별도 필요

작동 순서 : 준비 작동식과 동일, 일제개방 밸브와 스프링쿨러 헤드 만 개방형 헤드 사용

스프링쿨러 점검시

시험에서는 순서 그리고 확인사항 부분에서 출제가 됩니다.

혼란 방지를 위해 사전 통보 하여 수신반의 경보 스위치를 정지 시킨 후 시험

스프링쿨러 시험장치 개폐밸브(시험밸브) 개방 후 확인 사항

감시 제어반의 수신기의 화재표시등 점등 확인, 해당구역 밸브개방표시등 점등확인, 해당 구역 사이렌 상태 확인, 소화펌프 자동기동 여부 확인

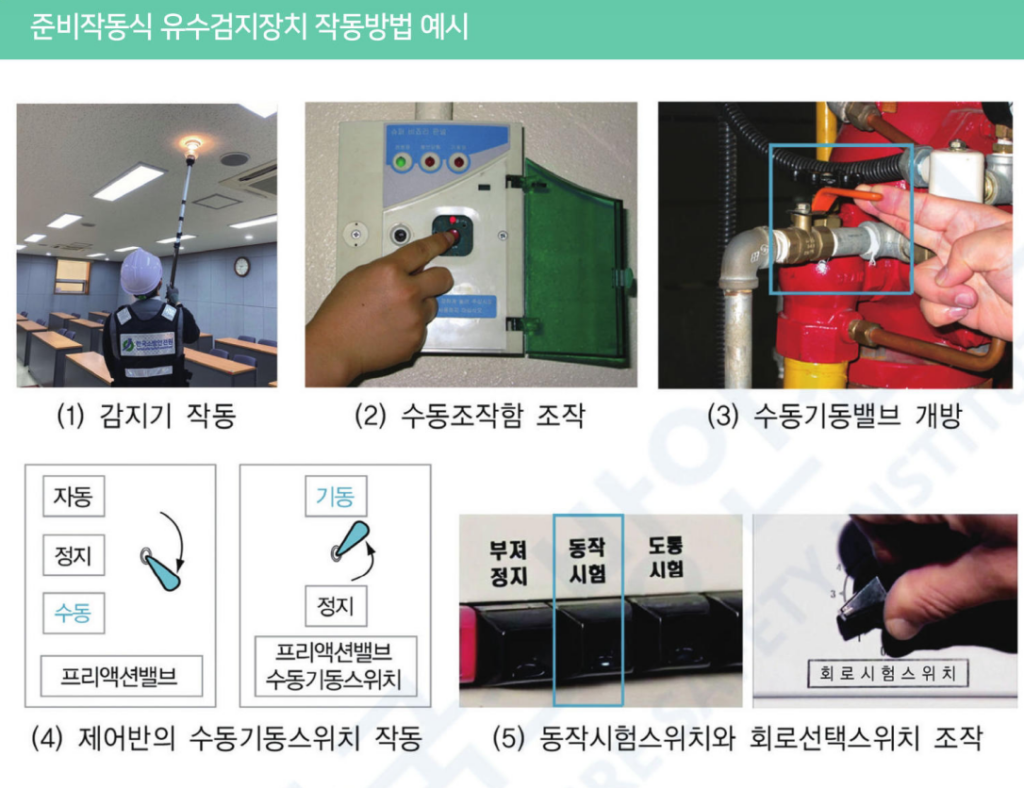

준비작동식 유수검지장치 작동 방법

1. 감지기 작동 2개 회로 작동 A B 감지기
2. 수동조작함의 수동조작스위치 작동
3. 밸브 자체에 있는 수동기동밸브 개방
4. 수신기 ( 감시제어반 ) 프래액션밸브 수동, 수동기동 스위치 기동
5. 수신기 ( 감시제어반 ) 동작시험 스위치 및 회로선택스위치 조작 ( 2회로 작동 두개 다 조작 )


준비작동식 시험 시 확인 사항

감지기 이미지를 주고 화재표시등 , 감지기, 사이렌 등 표기를 한 후 잘못 된 것을 찾는 문제가 나옴

A 또는 B 감지가 작동 : 화재표시등, A 또는 B 감지기 지구표시등 점등, 사이렌

A 그리고 B 둘다 작동

화재표시등, A B 감지기 모두 지구표시등 점등

솔레노이드 밸브 개방여부 확인,

화재수신반 밸브개방표시등 점등 확인

사이렌 확인, 펌프 자동기동 여부 확인

이산화탄소소화설비 사고 예방

요즘 관련 사고들이 많이 발생을 하고 현장안전 문제가 많이 출제가 되고 있습니다.

점검인원 간 상호 정보전달체계 확립 후 점검 실시

작업 시작 점검, 작업안전수칙 게시, 대처방법, 유해 위험성 소방안전교육

이산화탄소 소화설비가 설치 된 곳에서 작업시 반드시 수동측 전환, 기동용기함의 자동전자밸브(솔레노이드밸브 ) 기동용기 동관 분리 후 작업

관련감독자 또는 감시인 배치

관계자외 출입금지 표지 설치 및 공기호흡기 비치

작업내용 건물내 근로자 입주자에 사내방송 등으로 공지 일시, 장소 작업내용등

자동화재탐지설비 경계구역

하나의 경계구역은 600m2이하로 하고 한변의 길이 50m 이하로 할것. 특정소방대상물의 주된 출입구에서 내부 전체가 보이는 곳에 있어서는 한변의 길이가 50m 범위에서 1000m2이하로 할수 있다.

하나의 경계구역이 2이상의 층에 미치치 않도록 할것, 단 500m2 이하 범위 안에서는 하나의 경계구역으로 할수 있다.

자동화재탐지설비 로터리 방식 : 1 회선마다 복구하면서 모든 회선 시험

동작시험 및 자동복구 스위치를 누름

회로선택 스위치를 차례로 회전시켜 시험

(연결 접속 정상 여부 확인, 동작시험 결과 기능을 못하며 고장이므로 즉시 수리)

회로 선택 스위치 초기로 복구

동작시험 및 자동복구 스위치 초기로 복구

각 경계구역 표시등 및 화재표시등 소등확인

피난기구 : 노유자 시설 및 의료시설은 4층 미끄럼대,완강기 있으면 안됨

비상조명등

예비전원과 비상전원은 20분 이상 유효하게 작동

11층이상 지하층 무창층 도 소매 시장 여객 자동차터미널 지하역사 , 지하상가 는 60분

대규모점포(지하상가, 지하역사제외) 영화상영관 보행거리 50M 3개 이상설치

지하역사 지하상가 25m

설치높이 0.8m~1.5m 20분이상 유효하게 작동

비상유도등 : 3선식 자동 점등 되는 경우가 중요

설치높이 1.5m 비상전원 20분 이상 유효하게 작동 축전지 비상조명등과 마찬가지 임

유도등 3선식 배선 시 자동으로 점등되는 경우

자동화재탐지설비 감지기 또는 발신기 작동

비상경보설비 발신기 작동

상용전원 정전, 전원선 단선

방재업무 통제 하는곳 또는 전기실 배전반에서 수동으로 점등

자동소화설비 작동

연결 송수관 설비

건식 : 11층 미만 31M 미만에 설치 가능

습식 : 11층 이상 31M 이상에 설치 가능

연결 살수관 설비 : 헤드 8개

소방안전관리자 교육 원칙

소방안전관리자 문제에서는 학습자 중심이나 동기 부여 원칙 등 다른 것을 섞어서 다른 것을 찾는 문제가 거의 나옴

학습자 중심의 원칙

한번에 한가지씩 습득이 가능한 분량을 교육 훈련

쉬운 것에서 어려운 것으로 기능적이해 비중을 둔다.

학습자에게 감동이 있는 교육

동기 부여의 원칙

교육의 중요성, 학습을 위한 적절한 스케줄 배정

핵심사항에 교육의 포커스, 보상을 제공, 재미를 부여, 다양성을 활용 해야 함

사회적 상호작용을 제공

전문성을 공유, 초기성공에 격려

목적의 원칙

어떠한 기술을 어느정도 까지 익혀야 하는가 익힌 기술이 어느정도의 위치에 있는 가를 인식

현실성의 원칙

학습자의 능력을 고려하지 않으면 비현실적이고 불완전

실습의 원칙

실습을 통해 지식을 배운다. 목적을 생각하고 적절한 방법으로 정확하게 하도록 한다.

경험의 원칙

경험한 사례를 현실감 있게 하도록 한다.

관련성의 원칙

모든 교육 및 훈련 내용은 실무적인 접목과 현장성이 있어야 함.
